창가와 낮은 벽면 활용
바닥 가까이 설치하는 실내기로 높은 천장과 창가 주변의 배치를 검토합니다.
주요 특장점
노출형·매립형 구성
실내 마감과 점검 여건에 맞춰 설치 형태를 선택합니다. 형태별 치수와 용량은 다릅니다.
바닥상치형 멀티 실내기 상세 설명

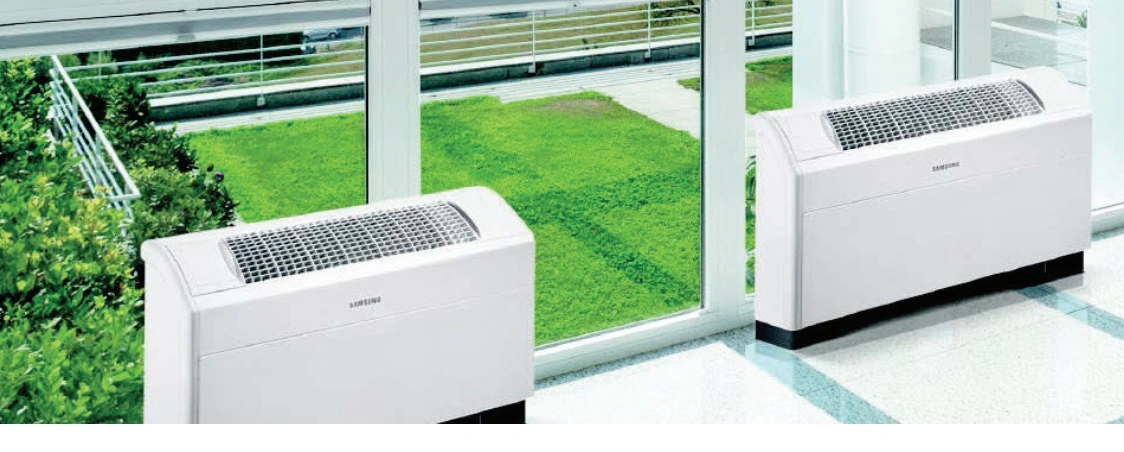

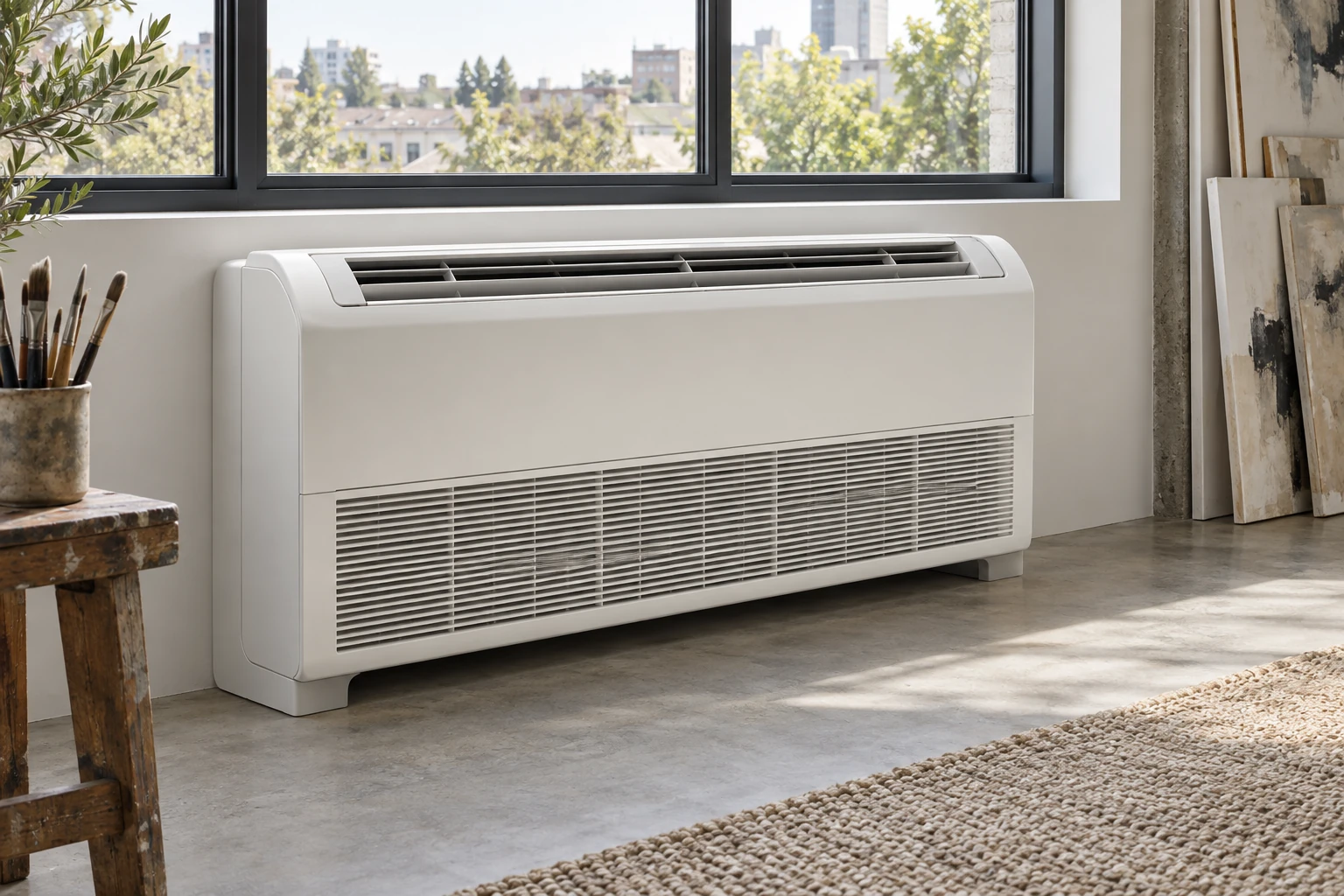

창가와 높은 천장 공간에 적용
바닥 가까이에서 냉난방을 공급하며 창면의 찬 기류와 천장 높이를 고려해 배치합니다. 노출형과 매립형을 실내 마감에 맞춰 선택합니다.
제조사 기술 도해 보기
모델별 기본 사양
카탈로그의 네 가지 모델은 아래와 같습니다. 치수는 가로×높이×깊이입니다.
- AM040JNGDBH1 노출형: 냉방 4.0 / 난방 4.5kW, 1,169×600×220mm, 26kg
- AM072JNGDBH1 노출형: 냉방 7.2 / 난방 8.1kW, 1,449×600×220mm, 31.5kg
- AM040FNFDBH1 매립형: 냉방 4.0 / 난방 4.5kW, 945×600×220mm, 23kg
- AM072FNFDBH1 매립형: 냉방 7.2 / 난방 8.1kW, 1,225×600×220mm, 28.5kg
전원·풍량·배관 구성
4.0kW형과 7.2kW형의 전원 및 배관 사양을 확인합니다.
- 공통: 단상 220V·60Hz, R410A, EEV 내장, 시로코 팬
- 4.0kW형: 50W·0.24A, 풍량 10/8/6CMM, 액관 6.35mm·가스관 12.7mm
- 7.2kW형: 110W·0.53A, 풍량 16.5/15/13CMM, 액관 9.52mm·가스관 15.88mm
- 드레인 내경 18mm, 전원선 2.5mm², 통신선 0.75~1.5mm²
배관과 전선 시공은 최신 모델별 설치 설명서 및 현장 설계를 따릅니다.
기능·시험 조건 및 기술 도해 자료: 삼성 시스템에어컨 종합 카탈로그 · 254쪽. 기능과 조건은 웹페이지에 맞춰 정리했습니다.
CONFIGURATION
제품 구성 안내
- 제조사
- 삼성전자
- 제품군
- 바닥상치형 멀티 실내기
- 제품 구분
- 바닥상치형
- 권장 검토 공간
- 건물 · 대형 시설
- 설치 전 확인
- 연결 실외기 호환성, 설치 공간, 배관 경로
제품군 대표 이미지입니다. 용량·치수·전원·연결 가능한 실내기 및 선택 기능은 세부 모델에 따라 다릅니다. 현장 확인 후 정확한 모델과 사양을 안내합니다.
INSTALLATION PLANNING
제품 선택부터
설치 조건까지 함께.
연결 실외기 호환성, 설치 공간, 배관 경로을 확인하고 필요한 냉난방 용량과 구성을 검토합니다.
설치할 공간과 희망 일정을 남겨주세요. 선택하신 제품 정보가 상담 신청에 함께 전달됩니다.
제품 · 설치 견적 문의
