주거용 단배관 시스템
하나의 실외기와 여러 실내기를 연결하는 DVM Home 제품군입니다.
주요 특장점
방별 사용에 맞는 설계
실내기 연결 수와 배관 길이는 실외기 용량 및 조합 조건에 따라 확인합니다.
DVM Home 단배관 상세 설명

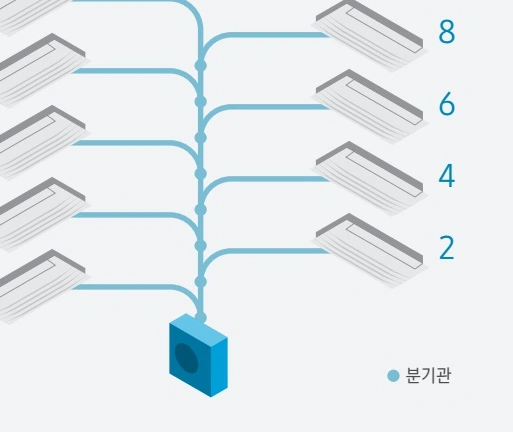

주거 구조에 맞춘 배관 방식
단배관은 메인 배관에서 실내기 가까이 분기해 중대형 주거공간의 배관 공간을 줄입니다. 다배관은 실외기에서 방별로 연결하며 소형 주거공간에서 배관 용접을 줄이는 방식입니다.
실외기 한 대로 여러 방 냉방
용량별로 연결 가능한 실내기 수를 확인해 방별 냉방을 계획합니다.

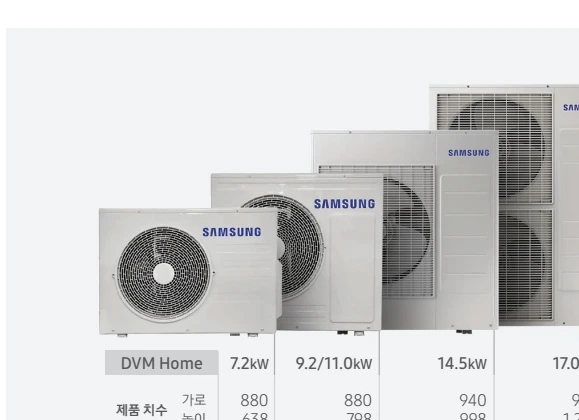

제조사 기술 도해 보기
- 7.2kW: 최대 6대 / 880×638×310mm
- 9.2kW: 최대 8대 / 880×798×310mm
- 11.0kW: 최대 9대 / 880×798×310mm
- 14.5kW: 최대 9대 / 940×998×330mm
- 17.0kW: 최대 9대 / 940×1,210×330mm
치수는 가로×높이×깊이입니다. 연결 가능 용량과 동시 사용률을 함께 검토합니다.
배관 길이와 높이차
신축·재건축·리모델링 시 실외기실과 각 방의 위치를 함께 계획합니다.
최대 45m 배관 및 상·하향 15m 낙차는 단배관 17.0kW 자료 기준입니다. 다배관 및 다른 용량의 조건은 별도 확인합니다.
핵심 부품 보증 범위
카탈로그는 단배관·다배관의 디지털 인버터 모터와 컴프레서에 기한 없는 무상수리를 안내합니다.
핵심 부품에 한하며 제품 교환·구입가 환급을 뜻하지 않습니다. 제품 품질보증 2년과 구별되며 구입 제품 보증서와 제조사 적용 조건을 확인합니다.
기능·시험 조건 및 기술 도해 자료: 삼성 시스템에어컨 종합 카탈로그 · 261쪽. 기능과 조건은 웹페이지에 맞춰 정리했습니다.
CONFIGURATION
제품 구성 안내
- 제조사
- 삼성전자
- 제품군
- DVM Home 단배관
- 제품 구분
- 주거용 실외기
- 권장 검토 공간
- 아파트 · 주택
- 설치 전 확인
- 실별 사용 시간, 실외기실 크기, 배관 경로

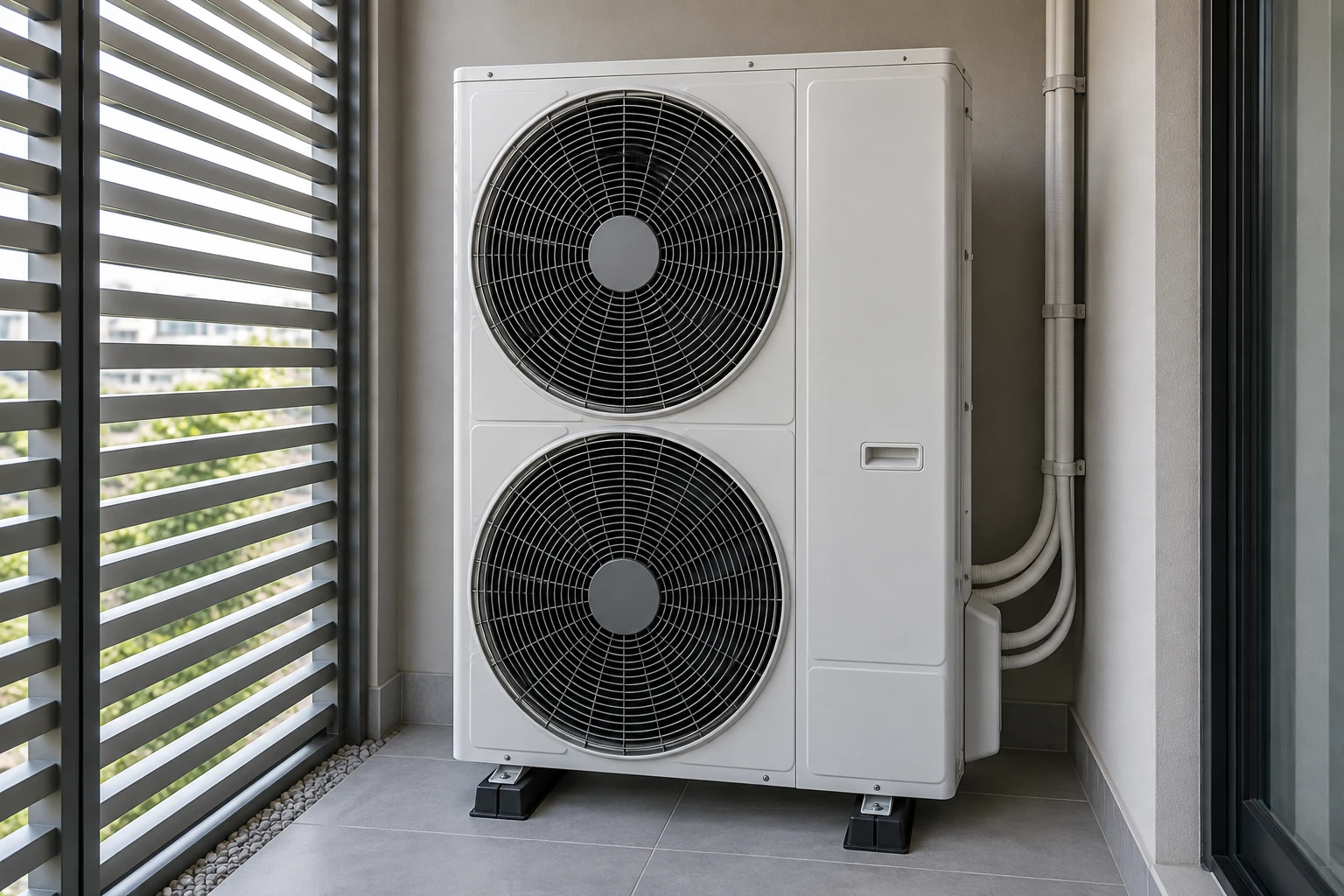

제품군 대표 이미지입니다. 용량·치수·전원·연결 가능한 실내기 및 선택 기능은 세부 모델에 따라 다릅니다. 현장 확인 후 정확한 모델과 사양을 안내합니다.
INSTALLATION PLANNING
제품 선택부터
설치 조건까지 함께.
실별 사용 시간, 실외기실 크기, 배관 경로을 확인하고 필요한 냉난방 용량과 구성을 검토합니다.
